Kalaylı Bakır Marin Kablo Nedir? Normal Kabloyla Farkı ve Teknede Doğru Kullanımı

Teknede kablo yenilerken yalnız dış kılıfın rengine veya “marin” sözcüğüne bakmak kolay, ama yanıltıcı olabilir. Kalaylı bakır kabloda bakır iletkenin ince telleri kalayla kaplanır. Bu kaplama, nemli ve tuzlu havanın bakır yüzeyi üzerindeki etkisini yavaşlatmaya yardımcı olur. Kabloyu su geçirmez yapmaz; yalıtımın kullanım yerine uygunluğu, açık uçların korunması ve doğru bağlantı hâlâ ayrı konulardır. Aşağıda kalaylı iletkenin neyi değiştirdiğini, neyi değiştirmediğini ve ürün seçerken hangi soruları sormanız gerektiğini anlatıyoruz.

Marin kablo nedir?

Tekne tesisatındaki kablo yalnız elektriği bir noktadan diğerine taşımaz. Aynı zamanda titreşime, dar güzergâhlardaki bükülmeye, nemli havaya, sıcaklık değişimine ve bağlantı noktalarındaki mekanik yüke maruz kalır. Bu nedenle iyi bir marin kablonun üç ayrı özelliği birlikte değerlendirilir:

• İletken: çok telli, esnek ve tercihen her teli kalaylanmış bakır yapı,
• Yalıtım/kılıf: kullanılacağı devrenin sıcaklık, gerilim, yağ, UV ve mekanik şartlarına uygun bileşik,
• Belgelendirme: ürünün gerçekten taşıdığı standardı ve sınıfı gösteren doğrulanabilir işaretleme.

Pacer’ın Primary Marine Wire teknik föyü, kendi marin iletkenini ince telli, tavlanmış ve kalaylı bakır olarak tanımlar; esneklik ile korozyon direncini birlikte vurgular. Bu, piyasadaki her “marin” etiketli ürünün aynı yapıda olduğu anlamına gelmez.

Kalaylı bakır neyi değiştirir?

Çıplak bakırın yüzeyi oksijen ve nemle reaksiyona girerek zamanla kararabilir; tuzlu ortam bu süreci hızlandırabilir. Korozyon yalnız estetik bir renk değişimi değildir. İletken kesiti etkin olarak azalabilir, tel kırılganlaşabilir ve bağlantı direnci yükselerek ısınmaya yol açabilir.

Kalay kaplama, her ince bakır telin çevresinde koruyucu bir bariyer oluşturur. Amaç bakırın iletkenliğini “artırmak” değil, bakır yüzeyini çevresel etkiden ayırarak iletkenin temiz ve sonlandırılabilir kalma süresini uzatmaktır. Kalay kaplama çizilebilir veya bağlantı ucundan nem girebilir; bu nedenle kablonun ucu açık bırakılmaz.

Kalay kaplama ne yapmaz?

Kalaylı iletken kabloyu su altında kullanılabilir, sınırsız sıcaklığa dayanıklı veya kendiliğinden alev geciktirici hale getirmez. Bu özelliklerin her biri dış yalıtım bileşiği, kablo yapısı ve doğrulanmış test sınıfıyla ilgilidir. Kalay kaplama ayrıca yanlış kesiti, büyük sigortayı, gevşek terminali ya da hatalı güzergâhı telafi etmez.

Bu nedenle satın alma kararında “kalaylı mı?” sorusu ilk filtrelerden biridir; son soru değildir. Devrenin gerilimi, akımı, ortamı, kablo kesiti, yalıtım işaretleri ve sonlandırma yöntemi aynı ürün değerlendirmesinde birlikte ele alınır.

Kalaylı marin kablo ile normal kablo arasındaki fark

Başlık	Kalaylı, çok telli marin kablo	Genel amaçlı çıplak bakır kablo
İletken yüzeyi	İnce teller kalayla kaplıdır; kesitte gümüş renkli görünür.	Bakır yüzey açıktır; kesitte bakır rengi görülür.
Nem ve tuzlu hava	Kalay tabakası korozyonun ilerlemesini yavaşlatmaya yardımcı olur.	Bağlantı ucundan başlayan oksitlenmeye karşı daha savunmasız olabilir.
Esneklik	İnce ve çok sayıda tel, tekne hareketi ve dar dönüşlerde esneklik sağlar.	Ürüne göre daha iri telli veya daha sert olabilir.
Yalıtım	Yalnız teknik föyde doğrulanan sıcaklık, yağ, UV ve gerilim özellikleri kabul edilir.	Ev, otomotiv veya sabit tesisat amacıyla farklı yalıtım bileşikleri kullanılabilir.
Sonlandırma	Çok telli yapıya uygun pabuç, krimp ve sızdırmazlık gerekir.	Terminal ve montaj yöntemi kablo sınıfına göre değişir.

Kalaylı kablonun avantajı, yanlış montajı telafi etmez. Gevşek terminal, yanlış çapta pabuç veya açık kalan kablo ucu kalaylı iletkende de direnç ve korozyon sorunu yaratabilir.

İnce çok telli yapı titreşimde neden önemlidir?

Tekne gövdesi, motor, pompa ve dalga hareketi nedeniyle sürekli düşük seviyeli titreşime maruz kalır. Aynı kesitte daha fazla ve daha ince tel kullanılan iletken, bükülme yükünü teller arasında paylaştırır. Bu yapı dar kablo tavalarında döşemeyi kolaylaştırır ve tek bir sert iletkene göre tekrarlı harekete daha iyi uyum sağlar.

Esneklik “kablo serbestçe sallanabilir” anlamına gelmez. Kablo uygun aralıklarla desteklenmeli, terminale kendi ağırlığını bindirmemeli ve keskin kenardan geçirilmemelidir. Hareketli bağlantı noktasında gerilim azaltıcı sabitleme kullanılmalıdır.

Kablo güzergâhı iletken kadar önemlidir

Doğru kablo yanlış güzergâhta kısa sürede zarar görebilir. Kablo; egzoz, motor gövdesi, ocak, redresör soğutucusu gibi ısı kaynaklarından; yakıt ve su hatlarının servis noktalarından; keskin sac kenarlarından ve ayak altında kalan bölümlerden uzak tutulur. Bölme geçişlerinde uygun burç veya rakor kullanılmalı, kablonun dış kılıfı kenara sürtünmemelidir.

Güç kabloları ile hassas sinyal/veri kablolarının birlikte taşınması parazit riskini artırabilir. Güzergâh ayrımı, ekranlama ve kesişme düzeni cihaz üreticisinin kurallarına göre planlanır. Kablo bağı aşırı sıkılarak yalıtımı ezmemeli; servis için yeterli ama kontrolsüz hareket yaratmayacak pay bırakılmalıdır.

Korozyon yalıtımın altına nasıl ilerler?

Nem, kötü kapatılmış uçtan ince teller arasına kılcal etkiyle ilerleyebilir. Dışarıdan yalnız birkaç milimetrelik kararma görülürken yalıtım altında daha uzun bir bölüm etkilenmiş olabilir. Bu yüzden yalnız terminal yüzeyini temizleyip aynı kabloyu tekrar sıkmak her zaman kalıcı çözüm değildir.

Tekne elektrik sistemi sezon başı kontrolünde kablo ucunda yeşil/beyaz oksit, ısıdan renk değiştirmiş yalıtım ve terminalde hareket aranmalıdır. İletken kararmış, kırılgan veya yalıtım altında ilerleyen korozyon göstermişse sağlam bölge ve devre güvenliği uzman tarafından değerlendirilir.

Yalıtım ve dış kılıfta hangi bilgileri aramalısınız?

Kalaylı iletken yalnız kablonun içini tanımlar. Dış kılıfın kullanılacağı yere uygunluğu ayrı konudur. Teknik föyde şu bilgiler aranır:

• anma gerilimi ve iletken kesiti,
• kuru/ıslak ortam sıcaklık sınıfı,
• yağ, yakıt, UV ve alev davranışıyla ilgili doğrulanmış sınıflar,
• izin verilen bükülme yarıçapı ve kullanım ortamı,
• üretici, ürün kodu ve varsa geçerli standart işaretleri.

ISO’nun güncel ISO 13297:2020 özeti; küçük teknelerde 50 V DC ve altındaki ekstra düşük gerilim DC sistemleri ile 250 V’a kadar tek faz AC sistemlerin tasarım, yapım ve kurulum kapsamını tanımlar. Bir kablonun bu standarda uygun olduğunu söylemek için yalnız kullanım alanı benzerliği değil, doğrulanmış ürün belgesi gerekir.

Teknede hangi hatta hangi kablo kullanılır?

Tek damarlı DC devre kablosu

Pano çıkışları, aydınlatma, pompa, sensör ve cihaz beslemelerinde renk kodlu tek damarlı kalaylı marin kablo tesisatı okunabilir kılar. Kesit, marin kablo kesiti hesaplama adımlarına göre belirlenir.

Yuvarlak çok damarlı kablo

Aynı güzergâhta birlikte ilerlemesi gereken iki veya üç iletkenin dış kılıf içinde tutulması için marin yuvarlak kablo kullanılabilir. Damar sayısı ve kesit, bağlı yük ve devre şemasına göre seçilir.

Yassı kablo

Hoparlör, LED ve düşük gerilimli bazı yardımcı devrelerde dar güzergâha uyum sağlayan marin yassı kablo tercih edilebilir. Yassı yapı, ürünün her devrede kullanılabileceği anlamına gelmez; gerilim ve akım sınırları doğrulanır.

Akü ve yüksek akım kablosu

Akü bankası, ana şalter, bara ve yüksek akım tüketicileri arasında kalın kesitli marin güç ve akü kablosu gerekir. Bu hatlarda cihaz kılavuzu, toplam uzunluk, sigorta ve kısa devre dayanımı profesyonelce değerlendirilir.

Solar panel ve sahil besleme

Güneş paneli hattında solar panel kablosunun dış ortam, UV, gerilim ve konnektör uyumu; AC sahil bağlantısında marin sahil besleme kablosunun iletken sayısı, gerilim sınıfı ve koruma düzeni doğrulanmalıdır. DC kablo ile AC sahil besleme kablosu aynı iş için kullanılmaz.

Marin kablo renkleri nasıl kullanılmalı?

Renk kablonun akım taşıma kapasitesini değiştirmez; bakım ve arıza sırasında devrenin tanınmasını sağlar. Ancak bütün tekneler için tek bir renk tablosu varsaymak yanlıştır. Uygulanan standarda, teknenin mevcut şemasına ve DC/AC ayrımına göre renkler değişebilir.

Devre	Yaygın yaklaşım	Dikkat
DC pozitif	Kırmızı sık kullanılır.	Mevcut şema ve cihaz kablosuyla tutarlılık korunur.
DC negatif	Siyah veya standarda göre sarı kullanılabilir.	AC koruma iletkeninin rengiyle karışıklık yaratılmamalıdır.
AC koruma iletkeni	Yeşil-sarı koruma amacıyla ayrılır.	Başka bir devre için yeniden kullanılmaz.
Yardımcı devreler	Mavi, gri, turuncu, kahverengi ve diğer renkler işlevlere ayrılabilir.	Her iki uç etiketlenir ve şemaya kaydedilir.

Eski bir teknede renkler güvenilir değilse iletkeni yalnız rengine bakarak tanımlamayın. Enerji izolasyonu ve ölçümle devrenin iki ucu doğrulanmalıdır.

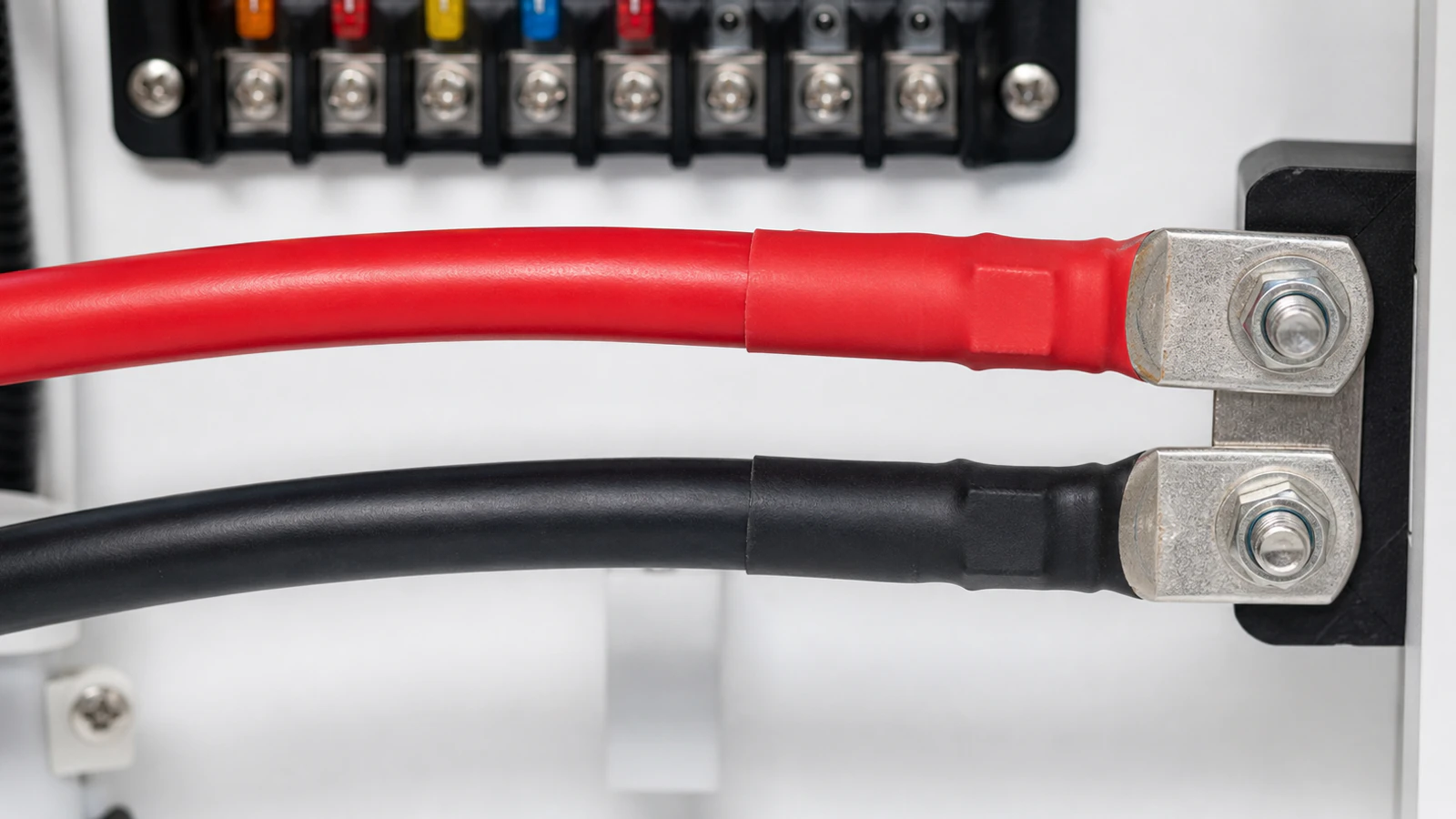

Doğru sonlandırma kalay kadar önemlidir

1. Kablo kesitine ve terminal saplamasına uygun kalaylı pabuç seçin.
2. Çok telli iletkene uygun kalibre edilmiş krimp kalıbı kullanın.
3. İletken telleri kesmeden doğru sıyırma boyu hazırlayın.
4. Krimpin mekanik tutuculuğunu ve biçimini kontrol edin.
5. Yapışkanlı ısı makaronunu kablo yalıtımı ile pabuç gövdesini örtecek şekilde uygulayın.
6. Kabloyu terminale yük bindirmeyecek biçimde destekleyin.

Lehim tek başına mekanik bağlantının yerine geçmez. Lehim iletken içine yürüyerek esnek kablo üzerinde sert bir geçiş noktası oluşturabilir. Kullanılan terminal ve standardın izin verdiği yöntem izlenmeli; yüksek akım bağlantısı uygun profesyonel krimp ekipmanıyla yapılmalıdır.

Kablo ne zaman değiştirilmelidir?

• yalıtımda erime, sertleşme, çatlama veya sürtünmeyle açılma,
• iletken tellerde yeşil, siyah ya da beyaz korozyon,
• yük altında terminal veya kabloda olağandışı ısınma,
• pabuç yakınında kırılmış tel veya sertleşmiş bölüm,
• devreye göre açıklanamayan gerilim düşümü,
• yanlış tip, belirsiz kesit ya da doğrulanamayan iletken malzemesi.

Bakır kaplı alüminyum (CCA), tam bakır iletkenle aynı değildir. Kesitteki görünüm, ağırlık, direnç ve ürün belgesi kontrol edilmeden yalnız “bakır kablo” ifadesine güvenmeyin.

Tam bakır, kalaylı bakır ve CCA neden karıştırılmamalı?

Kalaylı bakırda ana iletken bakırdır; yüzeyde ince bir kalay kaplama bulunur. CCA kabloda ise iletkenin çekirdeği alüminyum, dış yüzeyi bakır kaplamadır. Aynı geometrik kesitte elektriksel direnç, ağırlık, ısıl davranış ve sonlandırma gereksinimleri farklı olabilir. Bu nedenle ürün adında “gümüş renkli” veya “bakır kaplı” yazması marin kalaylı bakır anlamına gelmez.

Kesin kontrol için üretici teknik föyünde iletken malzemesi açıkça görülmeli; kablo üzerindeki işaretleme, parti bilgisi ve ölçülen direnç satın alınan ürünle eşleşmelidir. Özellikle yüksek akım ve uzun hatlarda yanlış iletken varsayımı, hesaplanan gerilim düşümünü ve sigorta koordinasyonunu geçersiz hale getirebilir.

Proje ve servis kaydında ne saklanmalı?

Tekne elektrik şemasında her hattın işlevi, sistem gerilimi, kablo tipi, kesiti, rengi, yaklaşık uzunluğu ve sigorta değeri yazılmalıdır. Kablo makarasında veya teknik föyde bulunan üretici ve parti bilgisi de teslim dosyasına eklenebilir. Böylece sonraki bakımda yalnız dış renge bakarak tahmin yürütülmez.

Bir devre yenilendiğinde kablonun her iki ucu etiketlenir ve şema güncellenir. Sonradan eklenen cihazların doğrudan aküye gelişigüzel bağlanması yerine dağıtım, koruma ve negatif dönüş düzeni bütün sistem içinde değerlendirilir.

Metreyle marin kablo alırken ne bilmelisiniz?

Ürün sayfasındaki adet, metreyle satılan kablolarda hazırlanacak kesintisiz uzunluğu ifade eder. Örneğin 12 adet seçildiğinde, stok ve hazırlama koşulları uygunsa 12 metrelik tek parça hazırlanır. Siparişten önce şu dört bilgiyi netleştirin:

• kablo tipi ve damar sayısı,
• kesit (mm²),
• renk veya renk kombinasyonu,
• gerekli kesintisiz metraj.

Tüm güncel seçenekleri Yunus Kablo marin kablo sayfasında karşılaştırabilir veya marin kablo kategorisindeki ürün ve aksesuarları birlikte inceleyebilirsiniz.

Kalaylı bakır marin kablo hakkında sık sorulanlar

Kalaylı bakır kablo tamamen paslanmaz mı?

Hayır. Kalay kaplama korozyona karşı korumayı artırır; fakat açık uç, hasarlı yalıtım, tuzlu suya doğrudan maruz kalma ve kötü bağlantı yine sorun yaratabilir.

Kalaylı kablonun iletkenliği bakırdan yüksek midir?

Ana iletken hâlâ bakırdır. Kalayın temel görevi iletkenliği yükseltmek değil, bakır yüzeyini çevresel etkiden korumaktır. Kesit hesabında doğrulanmış kablo direnç değeri kullanılır.

Otomotiv kablosu teknede kullanılabilir mi?

Yalnız “çok telli” olması yeterli değildir. İletken kaplaması, yalıtım sınıfı, sıcaklık, yağ/UV koşulları, işaretleme ve geçerli kurallara uygunluk değerlendirilmelidir. Yeni tesisatta amacı doğrulanmış marin kablo tercih edilir.

Her kablo ucuna ısı makaronu gerekir mi?

Uygulama terminal tipine göre değişir; fakat nemli tekne ortamında yapışkanlı ısı makaronu, uygun krimp bağlantısında nem girişini sınırlandıran önemli bir katmandır. Makaron yanlış krimpi güvenli hale getirmez.

Kablo kesitini nasıl seçerim?

Devrenin akımı, sistem gerilimi, gidiş-dönüş toplam uzunluğu, izin verilen gerilim düşümü ve akım taşıma kapasitesi birlikte değerlendirilir. Uygulamalı formül ve örnekler için 12V ve 24V marin kablo kesiti hesaplama rehberine bakın.
