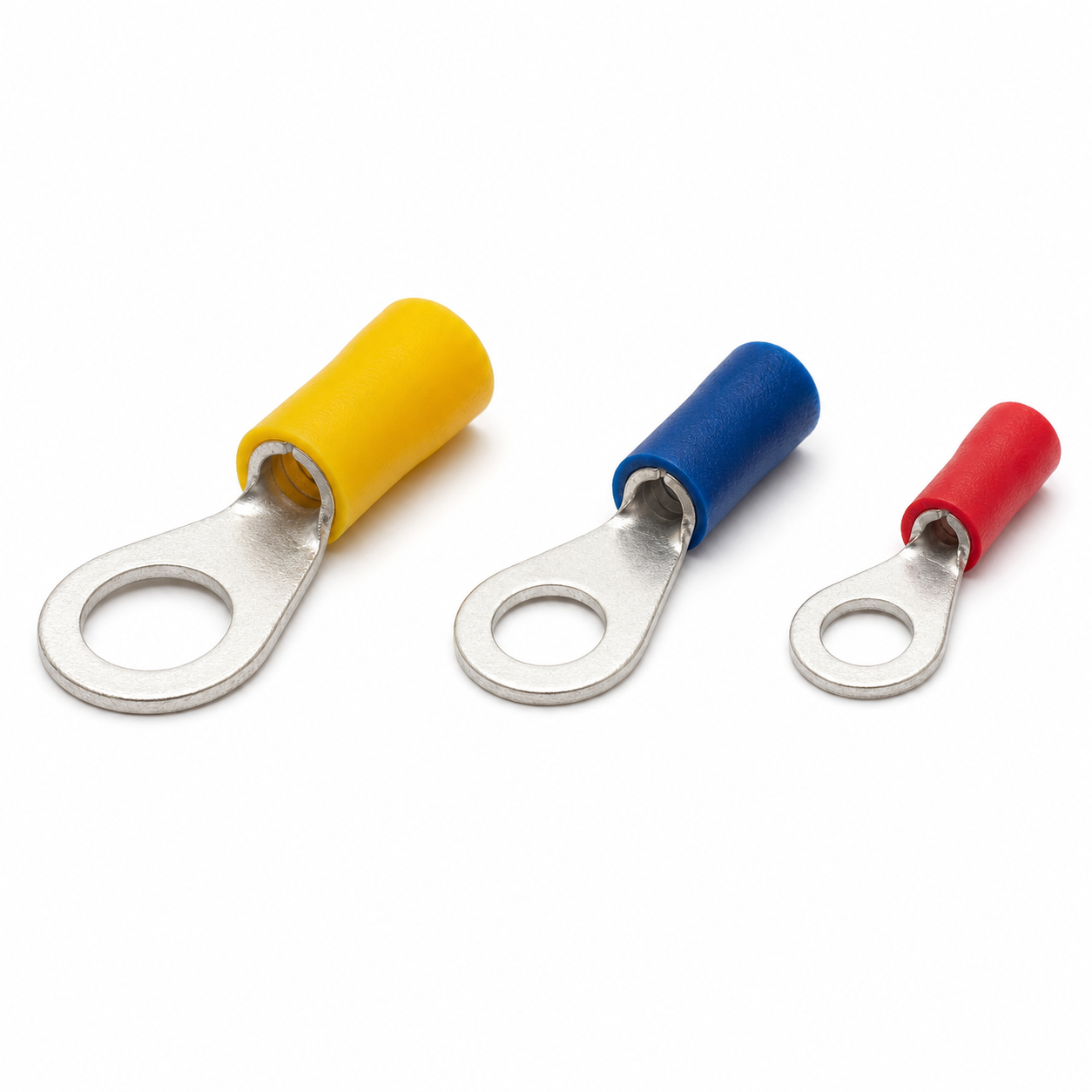

Şafak yuvarlak izoleli kablo ucu, bakır iletkeni cıvatalı bağlantı noktasına düzenli ve güvenilir biçimde bağlamak için kullanılan sıkmalı ring terminaldir. Kalay kaplı bakır gövde bağlantı yüzeyini oluşturur; PVC izolasyon ise sıkma bölgesini çevreler ve kesit grubunun renk üzerinden ayırt edilmesini kolaylaştırır.
Kesit ve cıvata seçenekleri
Kırmızı 0,5-1,5 mm², mavi 1,5-2,5 mm² ve sarı 4,0-6,0 mm² kesit grupları bulunur. Cıvata ölçüsü seçeneğe göre M03-M12 arasında değişir. Kutu içeriği de seçilen kesit ve cıvata ölçüsüne göre 50, 100 veya 200 adettir; doğru miktar varyasyonun teknik özelliklerinde gösterilir.
Doğru seçim ve sıkma
Önce iletkenin gerçek kesiti, ardından bağlanacağı saplama veya cıvatanın ölçüsü seçilmelidir. Kablo ucu uygun uzunlukta soyulmuş iletkene tam oturtulmalı ve izoleli terminale uygun sıkma pensesiyle üretici talimatlarına göre sıkılmalıdır. Montajdan sonra mekanik tutunma, temas yüzeyi ve bağlantı sıkılığı kontrol edilmelidir.
